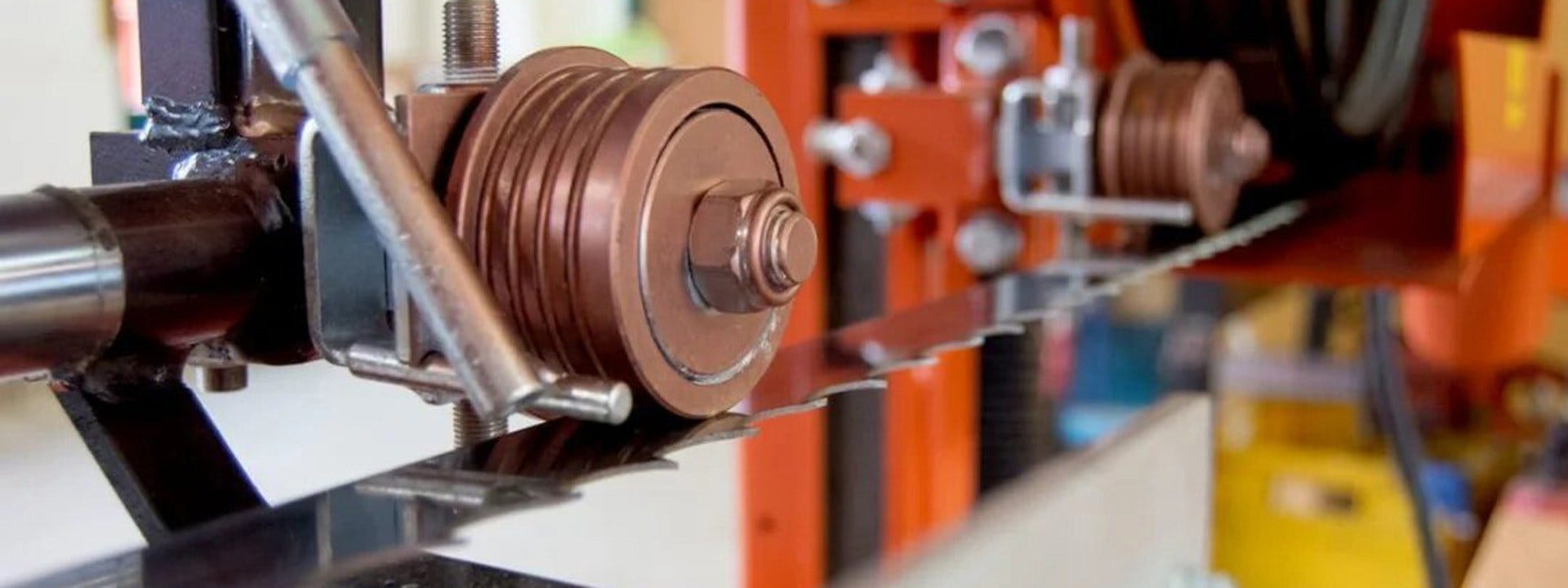

Как отрегулировать направляющие ролики пилы?

Направляющие ролики пилы являются неотъемлемой частью пилящей головы станка. Пилорамы Wood-Mizer оснащены двумя направляющими роликами пилы: один из них зафиксирован на приводной стороне головы, а положение второго регулируется со стороны шкива на холостом ходу.  Следуя инструкциям ниже, вы сможете правильно отрегулировать направляющие ролики пилы.

Чтобы процесс регулировки станка был легким, используйте оригинальные запасные части Wood-Mizer.

Помните, что регулировку направляющих роликов пилы необходимо выполнять после того, как отрегулированы шкивы.

1. Перед регулировкой установите пилу на шкивы и натяните ее.

2. Установите правильное давление роликов на пилу:

• С помощью рулетки измерьте расстояние между станиной и полотном пилы (предположим, что это расстояние составляет 250 мм).
• Отрегулируйте положение роликов так, чтобы они давили на пилу вниз, уменьшив расстояние между пилой и станиной на 6 мм (в этом примере расстояние между станиной и полотном пилы должно уменьшиться до 244 мм).

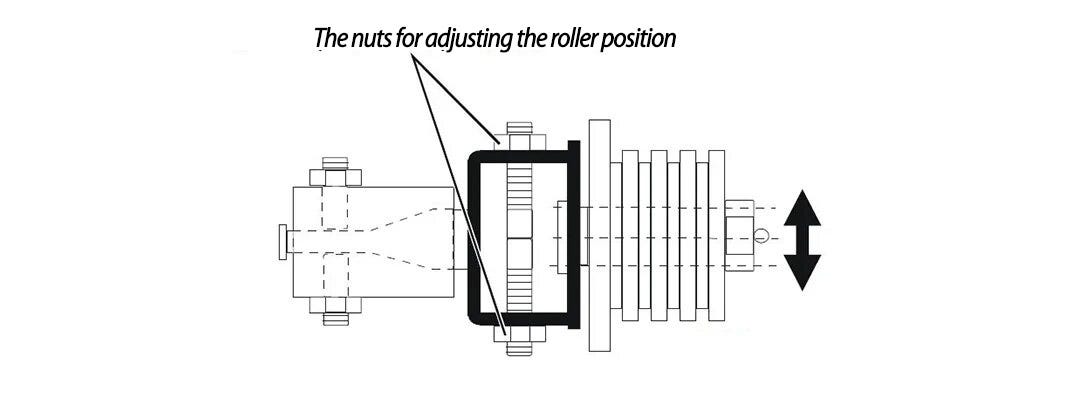

Гайки регулировки положения ролика

• Сделайте еще одно измерение, чтобы проверить достигнутый прогиб лезвия относительно станины пилы.

3. Отрегулируйте направляющие ролики в вертикальной плоскости, убедившись, что полотно пилы не наклоняется вверх или вниз (проверьте параллельность полотна пилы).

• Отодвиньте направляющий рычаг полотна от станка. Расстояние до его самого дальнего края должно составлять 15 мм.
• Используйте специальный регулировочный инструмент, который входит в комплектацию пилорамы. Прикрепите его к полотну пилы рядом с направляющим роликом. Регулировочный инструмент всегда располагается между зубьями полотна. Убедитесь, что он не опирается на зуб и плотно прилегает к полотну.
• С помощью рулетки измерьте расстояние между станиной пилы и нижним краем регулировочного инструмента.
• Переместите голову станка вдоль станины так, чтобы передний конец регулировочного инструмента располагался над местом предыдущего измерения, и повторите процесс.
• Измерения должны давать идентичные результаты. Если это не так, ослабьте один из боковых зажимных винтов в соответствии с рисунком ниже.

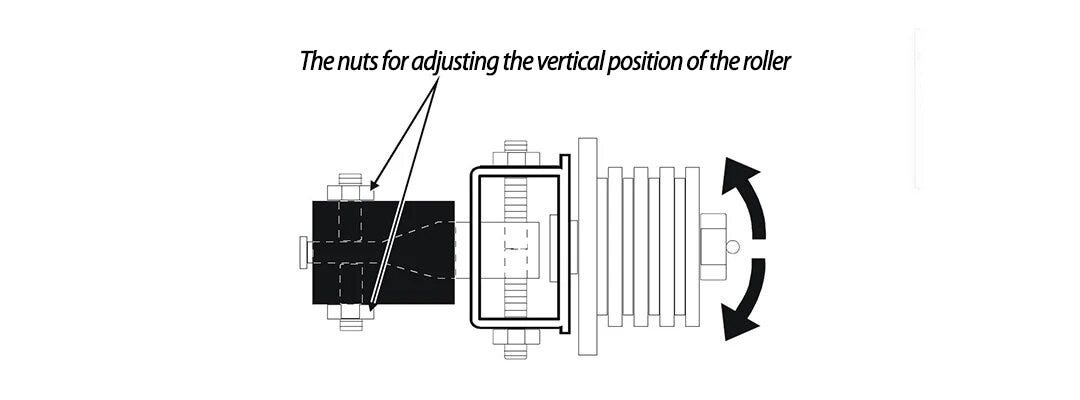

Гайки для регулировки вертикального положения ролика

• Переместите голову станка вдоль станины в другом направлении так, чтобы тыльная часть регулировочного инструмента располагалась над точкой измерения, и повторите измерение, следуя приведенным выше инструкциям.
• Измерение расстояния на тыльном конце инструмента должно соответствовать двум предыдущим измерениям. Если это не так, отрегулируйте положение направляющей пилы в соответствии с рисунком выше.
• Поместите регулировочный инструмент рядом со вторым направляющим роликом и повторите вышеописанную процедуру.
• После регулировки еще раз проверьте, что отклонение полотна лезвия вниз относительно станины составляет 6 мм. Затем запустите привод полотна на несколько секунд и после его остановки еще раз проверьте этот параметр.

4. Отрегулируйте расстояние между направляющим роликом и лезвием:

• Расположите направляющую лезвия так, чтобы фланец ролика находился примерно в 1,5–3,0 мм от заднего края лезвия.
• Ослабьте один боковой и один верхний зажимной винт, чтобы добиться правильного расстояния между фланцем ролика и лезвием, как показано на рисунке ниже.

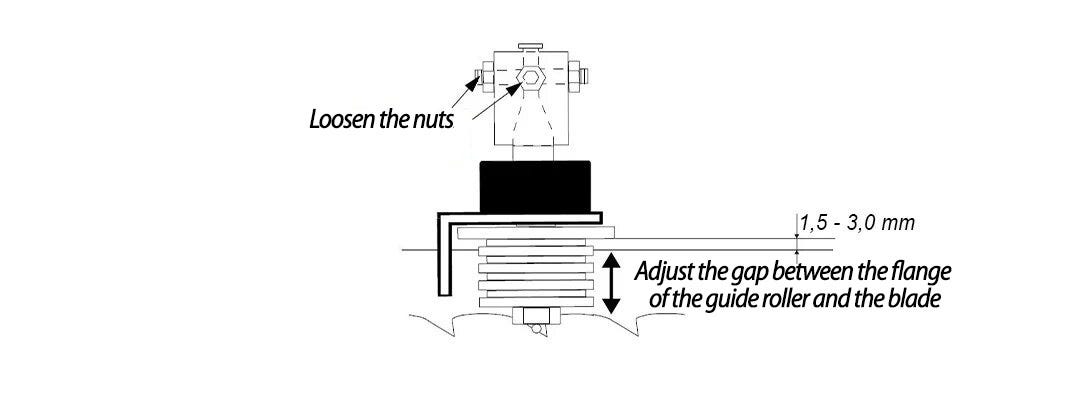

Ослабьте гайки. Отрегулируйте зазор между фланцем ролика и лезвием.

• После завершения регулировки затяните зажимные винты и выполните ту же регулировку на втором направляющем ролике лезвия.

5. Отрегулируйте направляющие лезвия в горизонтальной плоскости:

• Переместите направляющий рычаг лезвия так, чтобы он располагался по центру.
• Расположите регулировочный инструмент по центру напротив передней поверхности направляющего ролика, как показано на рисунке ниже.

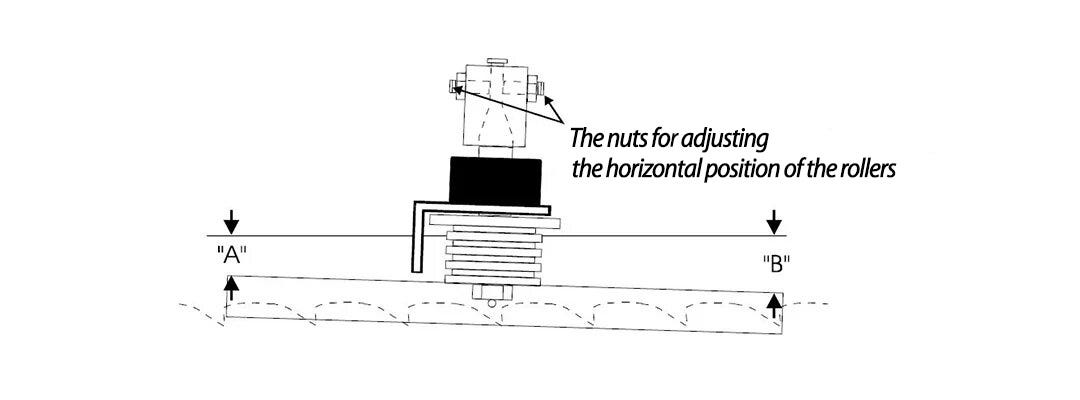

Гайки регулировки горизонтального положения роликов

• Измерьте расстояние от заднего края лезвия до регулировочного инструмента (расстояние B, как показано на рисунке).
• Измерьте расстояние между задним краем лезвия и другим концом регулировочного инструмента (расстояние A, как показано на рисунке).
• Направляющий ролик должен быть установлен параллельно лезвию или слегка наклонен в горизонтальной плоскости, как показано на рисунке. Если это не так, отрегулируйте горизонтальное выравнивание ролика с помощью боковых зажимных винтов на направляющей.
• Проверьте выравнивание второго направляющего ролика лезвия, повторив шаги, описанные выше.

Если после вышеописанных регулировок направляющих роликов пилы неровности резки сохраняются, проблема, скорее всего, связана с самим лезвием.

***
