Как отрегулировать направляющую пилы – инструкция и советы

Правильная регулировка направляющей пилы – ключевой фактор для обеспечения стабильного, точного и равномерного реза на ленточной пилораме. В этой статье представлены подробные инструкции по регулировке направляющей пилы на моделях станков LT40, выпускаемых с 2021 года, а также советы по обслуживанию и предотвращению распространённых проблем. Ознакомьтесь с этим руководством, чтобы оптимизировать работу вашей пилорамы!

Основная функция направляющей пилы – стабилизация полотна во время резки. Конструкция режущей головки включает один зафиксированный неподвижно ролик пилы, а второй ролик установлен на подвижной направляющей, которая позволяет приближать или удалять этот ролик от бревна. Это даёт оператору возможность регулировать расстояние между роликами пилы в зависимости от ширины обрабатываемого материала.

Важно, чтобы во время резки направляющий ролик оставался как можно ближе к бревну, оптимально – на расстоянии 5-10 см. Положение ролика регулируется оператором с панели управления с помощью переключателя.

Новый тип направляющей пилы также используется на станках LT40WIDE и LT70 (как в стандартной, так и в широкой версии режущей головки). В обновлённой версии направляющей пилы усилена конструкция и упрощена регулировка.

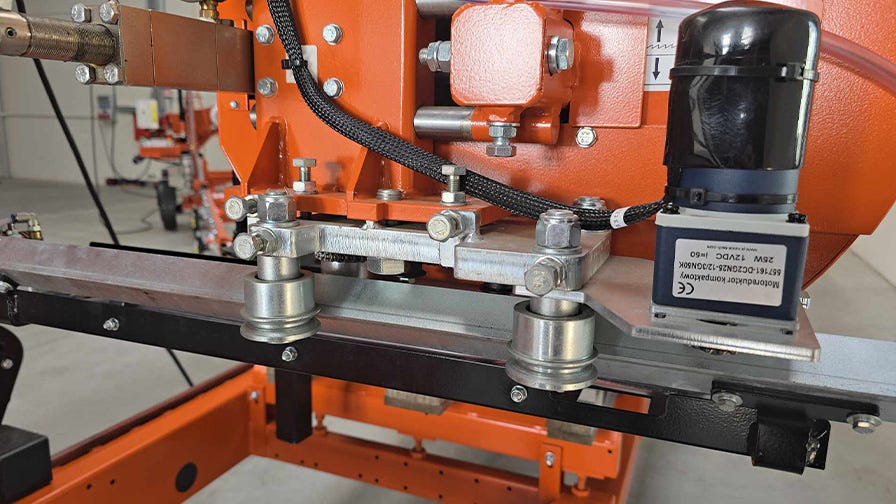

Ключевые изменения в конструкции:

•  Усиленная база крепления направляющей к режущей головке
• Направляющая выполнена на квадратном стержне
• Легкодоступные регулировочные винты
• Электродвигатель установлен вертикально
• Ролики направляющей расположены горизонтально

Преимущество новой конструкции – упрощённая регулировка. Теперь оператору удобнее получать доступ к винтам для горизонтальной и вертикальной настройки.

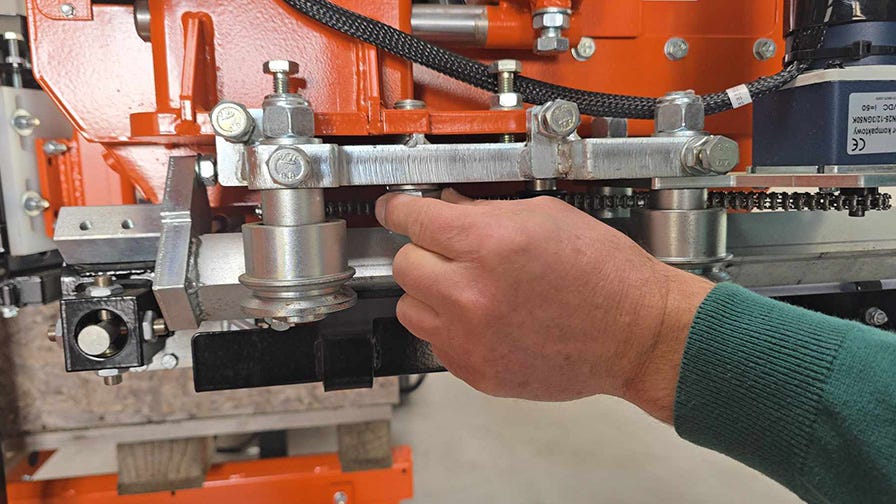

Перед началом регулировки необходимо ослабить фиксирующий винт крепления направляющей к режущей головке. После завершения настройки винт следует снова затянуть.

⚠ Важно! Направляющая должна двигаться параллельно полотну пилы в обоих плоскостях. В противном случае могут возникнуть проблемы с точностью резки, преждевременный износ направляющих роликов и ускоренный износ полотна.

1. Ослабление направляющих роликов

Перед регулировкой направляющей ослабьте направляющие ролики пилы, чтобы они не создавали давления на полотно.

2. Установка и натяжение полотна

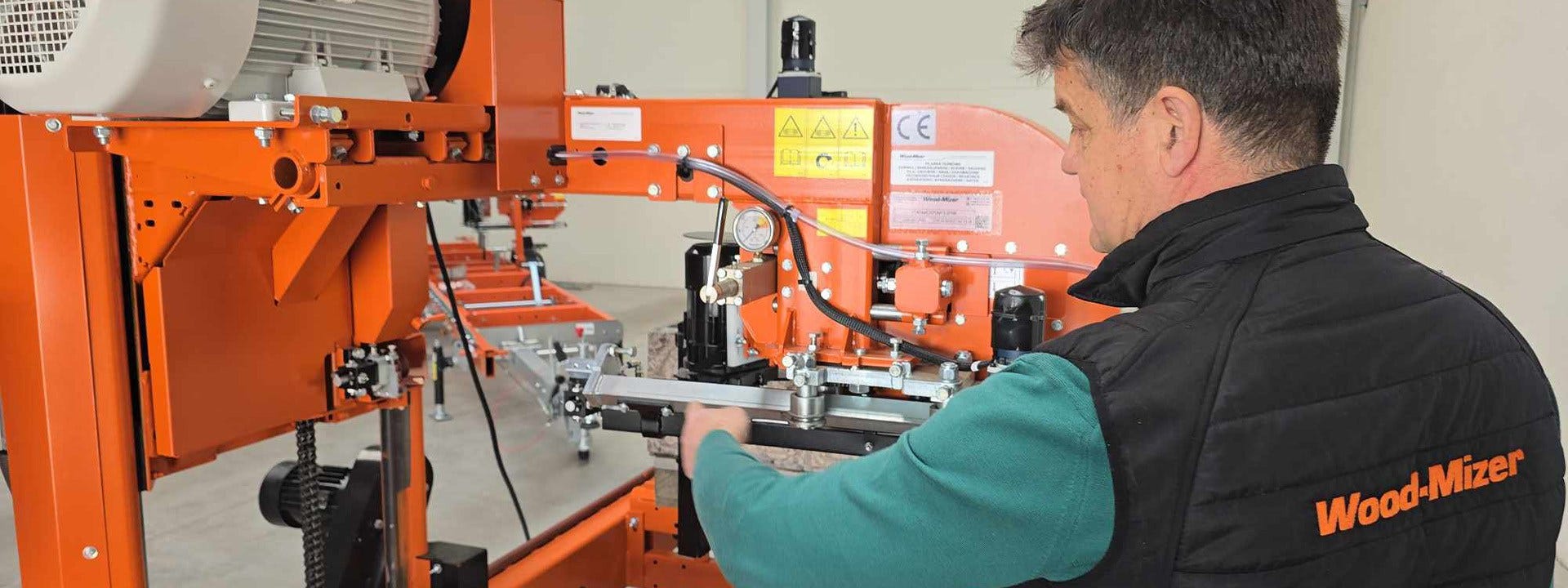

Установите полотно пилы и натяните его. Регулировка направляющей всегда выполняется относительно натянутого полотна, так как оно задаёт базовый уровень, от которого производятся измерения.

3. Вертикальная регулировка

• Сблизьте направляющие ролики, чтобы они находились на одном уровне.
• Измерьте расстояние между полотном пилы и неподвижным роликом направляющей, затем измерьте расстояние до подвижного ролика.
• Эти расстояния должны быть равными.
• Повторите измерения при выдвинутой направляющей – расстояния также должны оставаться одинаковыми.

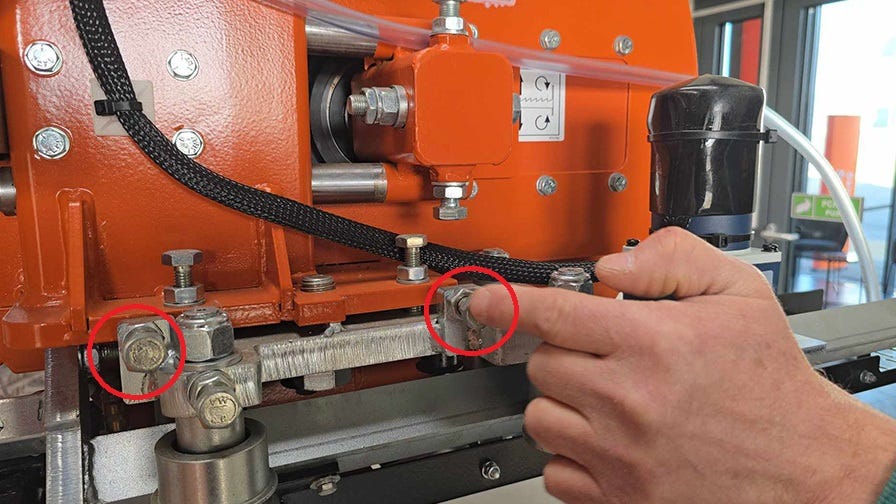

Если значения различаются, выполните регулировку:

• Ослабьте нижний фиксирующий винт
• Используйте горизонтальные регулировочные винты
• После настройки затяните нижний фиксирующий винт


4. Горизонтальная регулировка

• Измерьте расстояние между полотном пилы и фланцем неподвижного (пассивного) ролика направляющей – оно должно составлять 3-4 мм.
• Такое же расстояние должно быть и на подвижном ролике при перемещении направляющей внутрь (ролики сближены) и при её выдвижении наружу.

Если значения отличаются, выполните регулировку:

• Ослабьте нижний фиксирующий винт
• Используйте вертикальные регулировочные винты
• После настройки затяните нижний фиксирующий винт

⚠ Важно! Убедитесь, что расстояние между фланцем направляющего ролика и краем полотна не менее 3 мм. Если полотно касается фланца, это может привести к волнообразному резу или растрескиванию полотна.

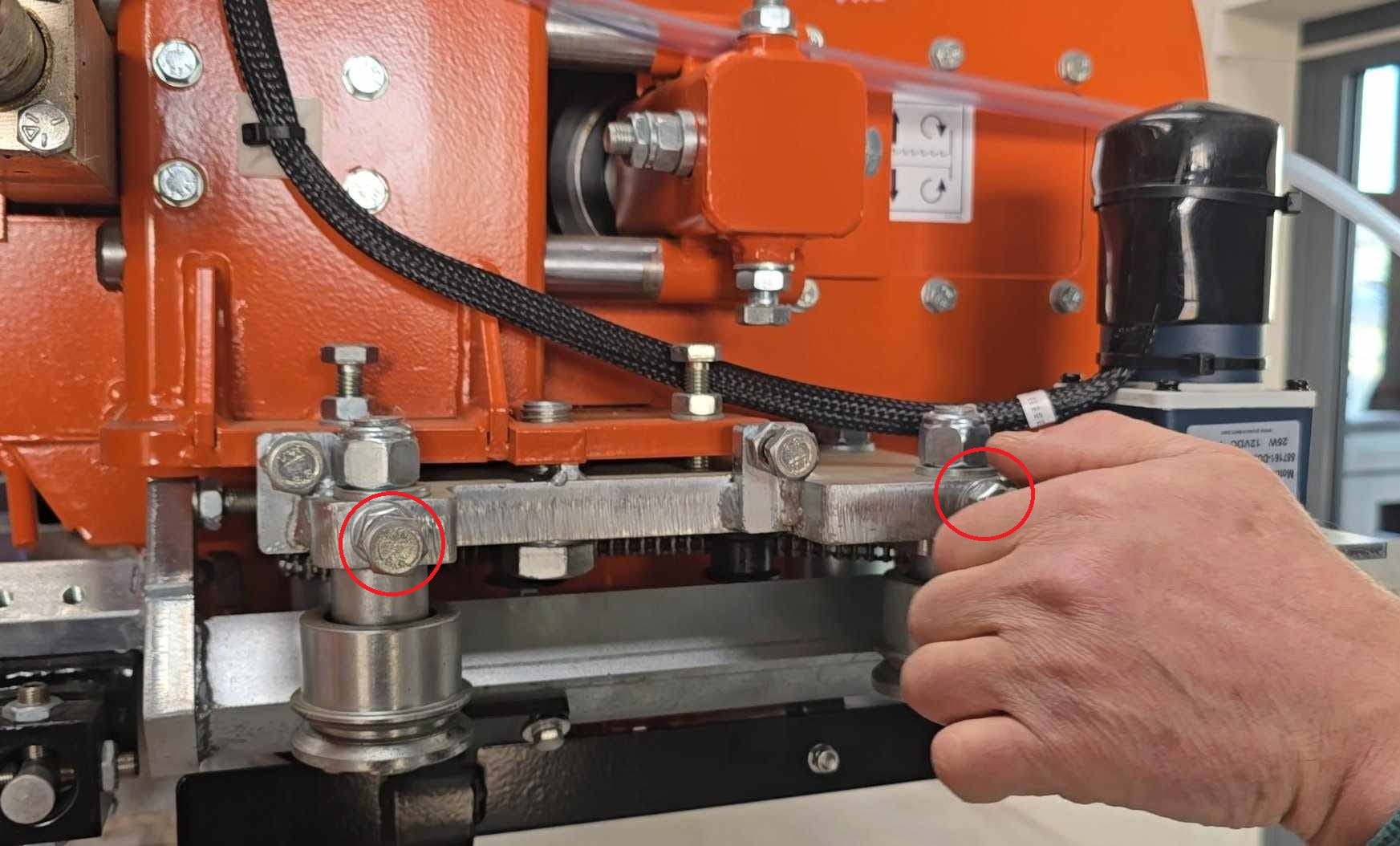

Ролики направляющей пилы изнашиваются в процессе работы, поэтому их следует регулярно проверять и корректировать с помощью регулировочных винтов.

Возможные причины появления люфтов:

• Удар направляющей о бревно при возврате режущей головки
• Удар направляющей о бревно при движении режущей головки к бревну

Другой фактор, негативно влияющий на работу направляющих роликов – загрязнение. Лёд, песок, смола и опилки необходимо регулярно удалять с роликов.

Направляющая установлена на стержне, который также требует регулярного осмотра и очистки.

Направляющая пилы приводится в движение электродвигателем 12В. Щётки двигателя следует проверять регулярно.

Если у вас возникли вопросы по настройке направляющей пилы или её обслуживанию, свяжитесь со службой поддержки Wood-Mizer – наши специалисты помогут вам!

***
